Définition
Glissière métallique simple pour accotement. Dispositif composé d’une glissière à double ondulation et de poteaux en « C » espacés de 4 mètres.
Performances
| Niveau de retenue | N2 | Largeur de fonctionnement (W) | W4 | Sévérité de choc | A | Déflexion dynamique (D) | 1,1 m |
Profil
Composants pour sections de 4 m
| Art. | Élément | Uté. |
| 1 | Glissière droite de 4 m avec trous tous les 1,33 m, d’une épaisseur de 2 mm | 1 |
| 2 | Poteau en « C » de 125x70x18x4 de 1 400 mm | 1 |
| 3 | Rondelle Ø17 x35x4 mm | 8 |
| 4 | Écrou hexagonal M16 | 8 |
| 5 | Boulon TR M16x30 | 8 |
| 6 | Boulon TH DIN 933 M10x40 classe 8.8 | 1 |
| 7 | Rondelle 40x40x5 mm Ø11 pour M10 | 1 |
| 8 | Écrou DIN 934 M10 classe 8 | 1 |
| 9 | Rondelle 100x40x5 avec écrou Ø11 pour M10 | 1 |
| 10 | Réflecteour | 0,5 |

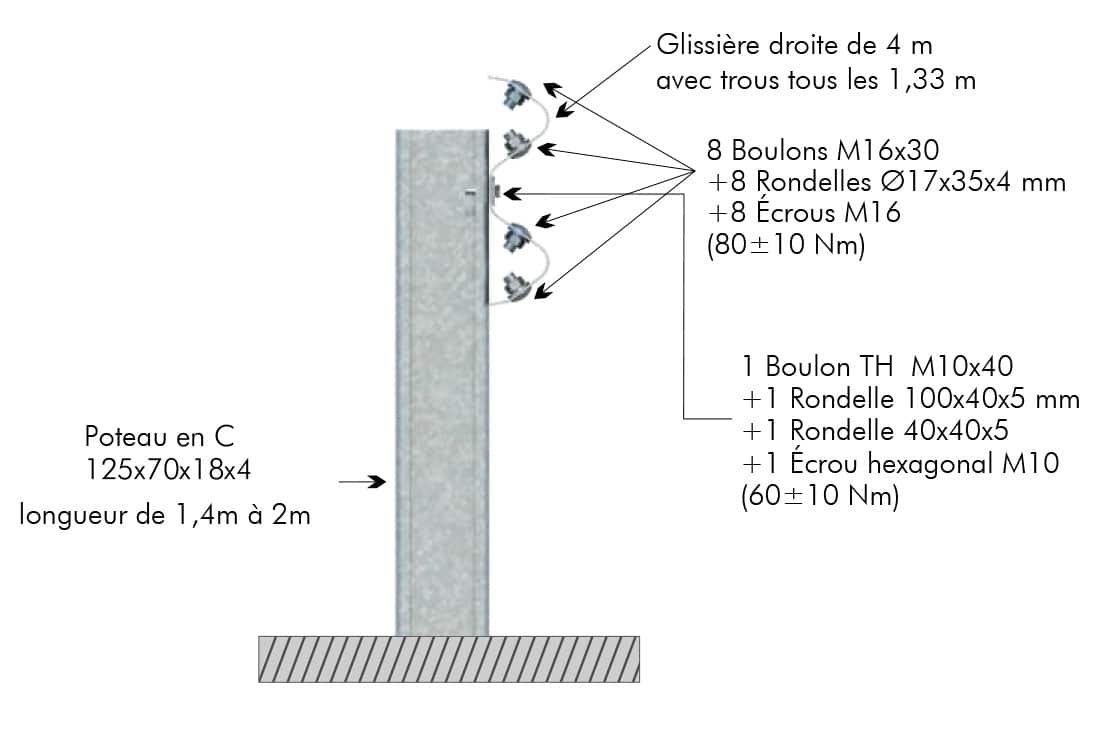

Détails de la boulonnerie
