Definición

Barrera metálica simple para borde lateral con sistema de protección para motociclistas. Sistema compuesto por una barrera de doble onda, separador, faldón protector para motociclistas y postes C distanciados 4 metros entre sí.

Parámetros de Comportamiento

Nivel de ContenciónN2Anchura de Trabajo (W)W5Clase de SeveridadADeflexión Dinámica (D)1,4m
Nivel de Severidad I

Perfil

Componentes para tramos de 4 metros

ÍtemElementoUds
1  Barrera estándar de 4 m1
2  Poste C-120 de 1.500 mm1
3  Separador estándar1
4  Faldón protector para motociclistas, de 4 m1
5  Anclaje1
6  Soporte en “U”1
7  Tornillo cabeza redonda M16x30, con tuerca12
8  Tornillo cabeza redonda M16x40, con tuerca2
9  Tornillo cabeza hexagonal M16x35, con tuerca3
10  Tornillo cabeza hexagonal M16x150, con tuerca2
11  Arandela Ø17x35x4 mm19
12  Captafaro0,5

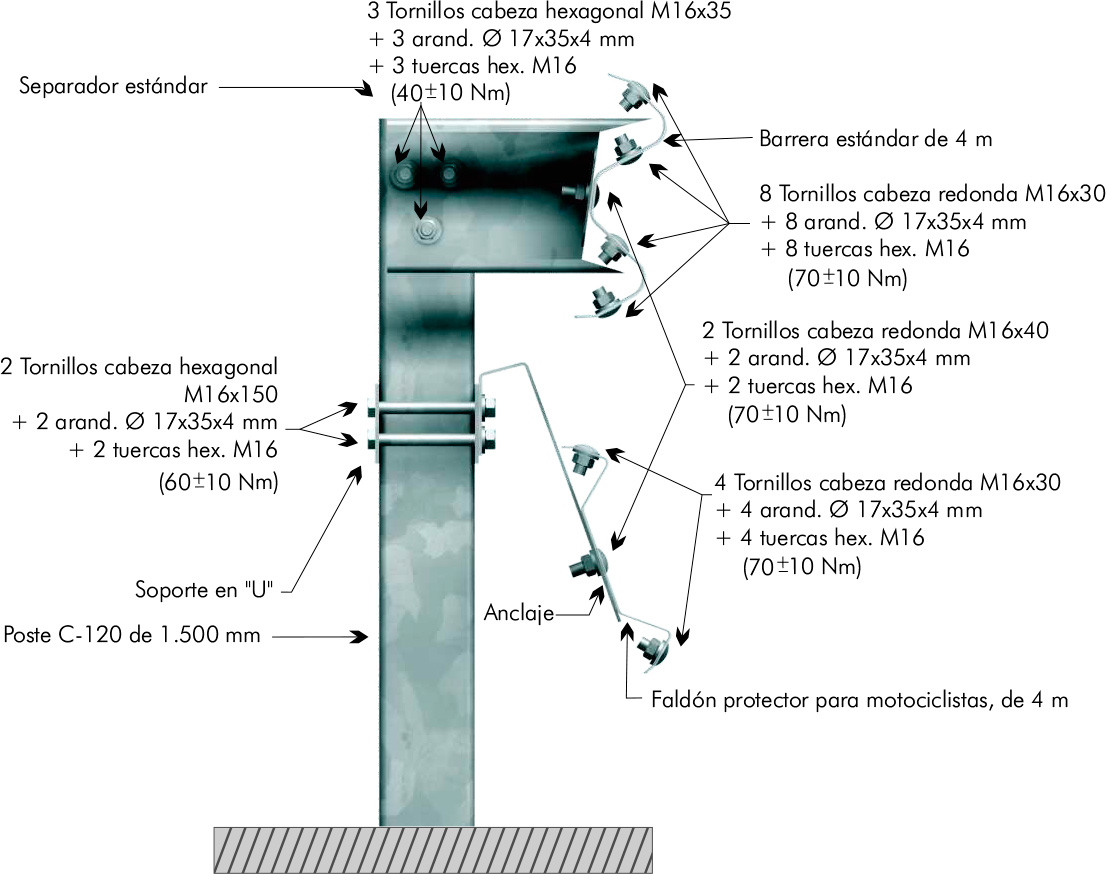

Detalle de Tornillería
