Definición

Barrera metálica simple para borde lateral. Sistema compuesto por una barrera de triple onda, separador, tirante y postes U distanciados 2 metros entre sí.

Parámetros de Comportamiento

Nivel de Contención H2 Anchura de Trabajo (W) W5 Clase de Severidad A Deflexión Dinámica (D) 1,4 m

Perfil

Componentes para tramos de 4 metros

Ítem Elemento Uds
1  Barrera triple onda de 4 m 1
2  Poste U-120x60x6 mm, de 2.000 mm 2
3  Amortiguador para triple onda 2
4  Tirante de 4.140 mm 1
5  Tornillo cabeza redonda M16x30, con tuerca 12
6  Tornillo cabeza redonda M16x40, con tuerca 8
7  Tornillo cabeza hexagonal M16x50, con tuerca 6
8  Tornillo cabeza hexagonal M16x35, con tuerca 2
9  Arandela Ø17x35x4 mm 28
10  Arandela rectangular 100x40x5 mm, coliso 30×18 mm 4
11  Captafaro 1
Nota para el inicio y final de tramo: Por cada tramo
incorpora además un tirante de 3.110 mm y otro de 1.110 mm.

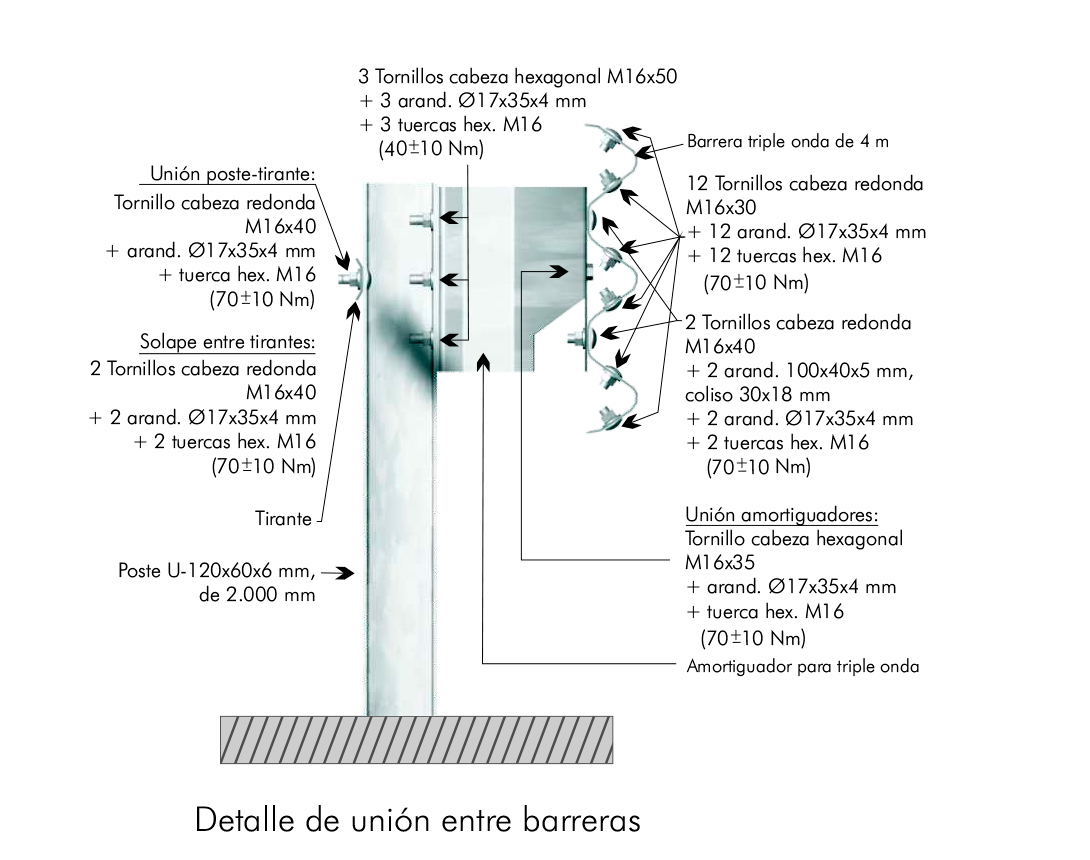

Detalle de Tornillería
