Definición

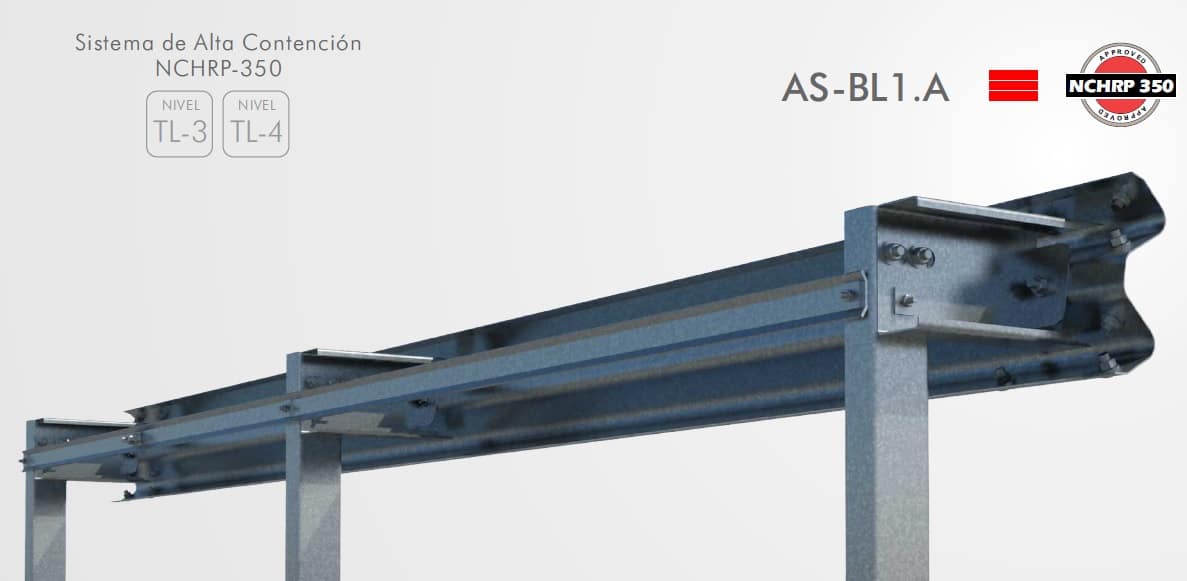

Barrera metálica simple para borde lateral. Sistema compuesto por una barrera doble onda, separador, tirante y postes U distanciados 2 metros entre sí.

Pruebas de impacto

TL-3 y TL-4 según NCHRP 350

Ensayo: 4-10 Turismo 820 Kg – 100 Km/h – 20º
Código de ensayo: NCHRP005
Fecha: junio 2014
Laboratorio acreditado: AISICO (Italia)

Ensayo: 4-11 Pick-up 2.000 Kg – 100 Km/h – 25º
Código de ensayo: NCHRP004
Fecha: junio 2014
Laboratorio acreditado: AISICO (Italia)

Ensayo: 4-12 Camión 8.000 Kg – 80 Km/h – 15º
Código de ensayo: NCHRP003
Fecha: junio 2014
Laboratorio acreditado: AISICO (Italia)

Parámetros de comportamiento

Nivel de Contención
TL-3 y TL-4
Deflexión dinámica
1,20
Severidad
Preferred

Componentes para tramos de 4 metros

ÍtemElementoUds
1 Barrera estándar de 4 m1
2 Poste U-120x60x6 mm, de 1.800 mm2
3 Separador para AS-BL1.A2
4 Tirante de 4.140 mm1
5 Tornillo cabeza redonda M16x30, con tuerca8
6 Tornillo cabeza redonda M16x40, con tuerca4
7 Tornillo cabeza hexagonal M16x35, con tuerca4
8 Tornillo cabeza hexagonal M10x40, con tuerca4
9 Arandela Ø17x35x4 mm16
10 Arandela rectangular 100x40x5 mm, coliso 30×18 mm2
11 Arandela cuadrada 40x40x5 mm8
12 Captafaro0,5
Nota para el inicio y final de tramo: Por cada tramo
incorpora además un tirante de 3.110 mm y otro de 1.110 mm.

Detalle de Tornillería
