Definición

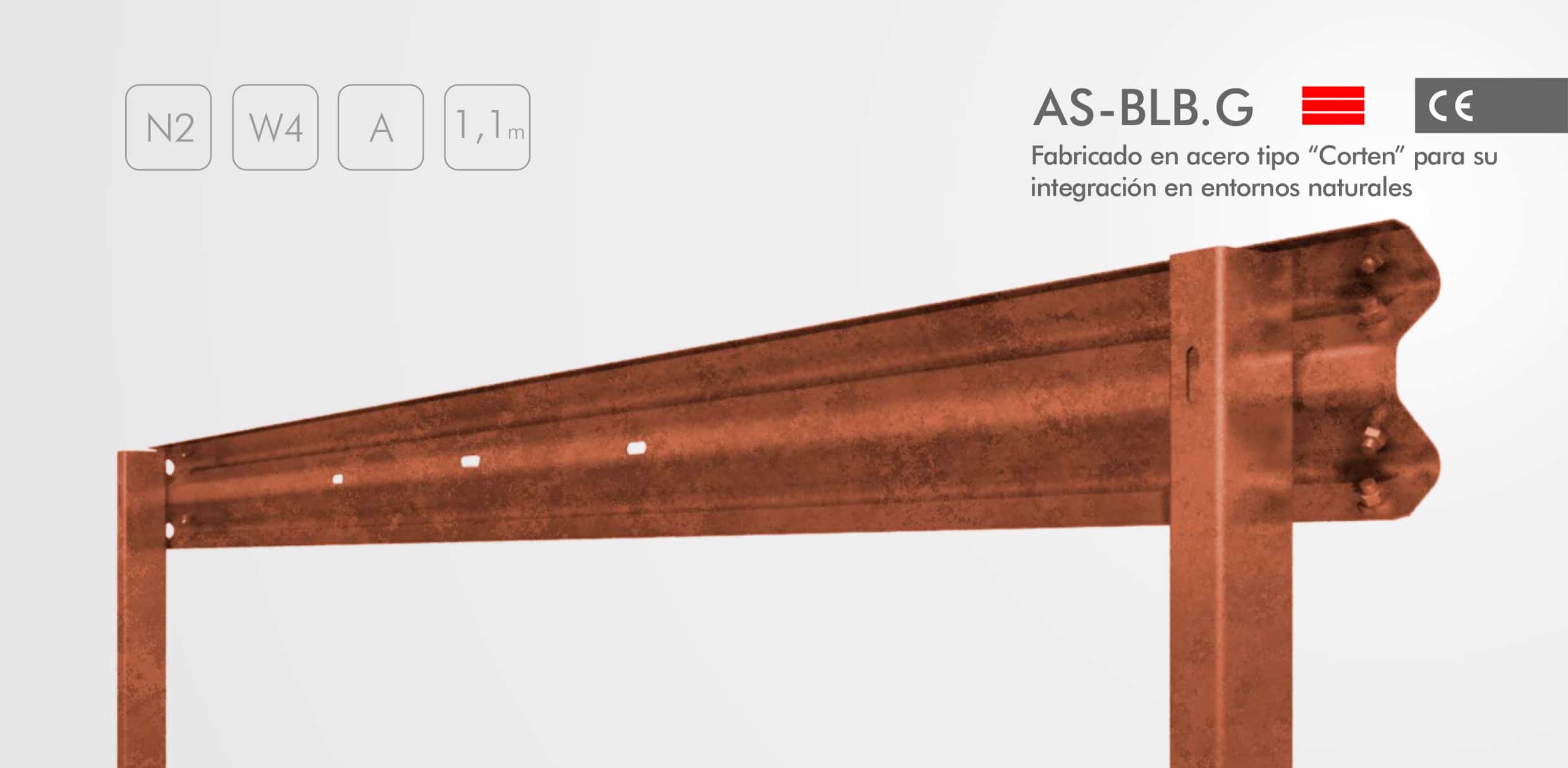

Barrera metálica simple reducida para borde lateral. Sistema compuesto por una barrera de doble onda y postes C distanciados 4 metros entre sí.

Parámetros de Comportamiento

Nivel de Contención N2 Anchura de Trabajo (W) W4 Clase de Severidad A Deflexión Dinámica (D) 1,1 m

Perfil

Componentes para tramos de 4 metros

Ítem Elemento Uds
1  Barrera de 4 m con punzonado central y cada 1,33 m 1
2  Poste C-125x75x20x5 de 1.600 mm 1
3  Arandela Ø17x35x4 mm 8
4  Tuerca hexagonal M16 clase 5 8
5  Tornillo cabeza redonda M16x30 8
6  Arandela 40x40x5 mm Ø11 para M10 1
7  Tornillo cabeza hexagonal DIN 933 M10x40 1
8  Arandela 100x40x5 mm Ø11 para M10 1
9  Tuerca DIN 934 M10 1

Detalle de Tornillería
