Definición
Barrera metálica simple reducida para borde lateral. Sistema compuesto por barrera de doble onda y postes C distanciados 6 metros entre sí.
Parámetros de Comportamiento
| Nivel de Contención | N2 | Anchura de Trabajo (W) | W4 | Clase de Severidad | A | Deflexión Dinámica (D) | 1,2 m |
Perfil
Componentes para tramos de 12 metros
| Ítem | Elemento | Uds |
| 1 | Barrera recta de 4 m con punzonado cada 1,33 m | 3 |
| 2 | Poste en C de 125x70x18x4 de 1.400 mm | 2 |
| 3 | Arandela Ø17 x35x4 mm | 24 |
| 4 | Tuerca hexagonal M16 | 24 |
| 5 | Tornillo cabeza redonda M16x30 | 24 |
| 6 | Tornillo cabeza hexagonal DIN 933 M10x40 calidad 8.8 | 2 |
| 7 | Arandela 40x40x5 mm Ø11 para M10 | 2 |
| 8 | Tuerca DIN 934 M10 calidad 8 | 2 |
| 9 | Arandela 100x40x5 con agujero Ø11 para M10 | 2 |
| 10 | Captáfaro | 1,5 |

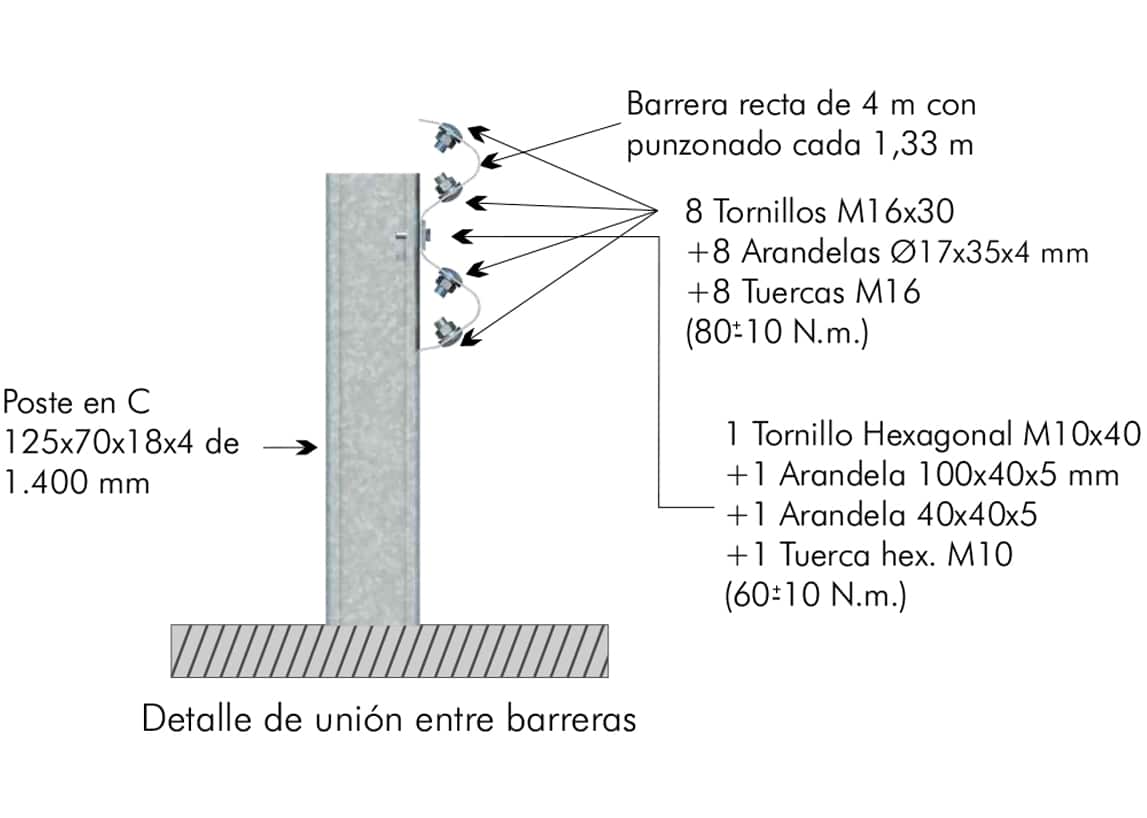

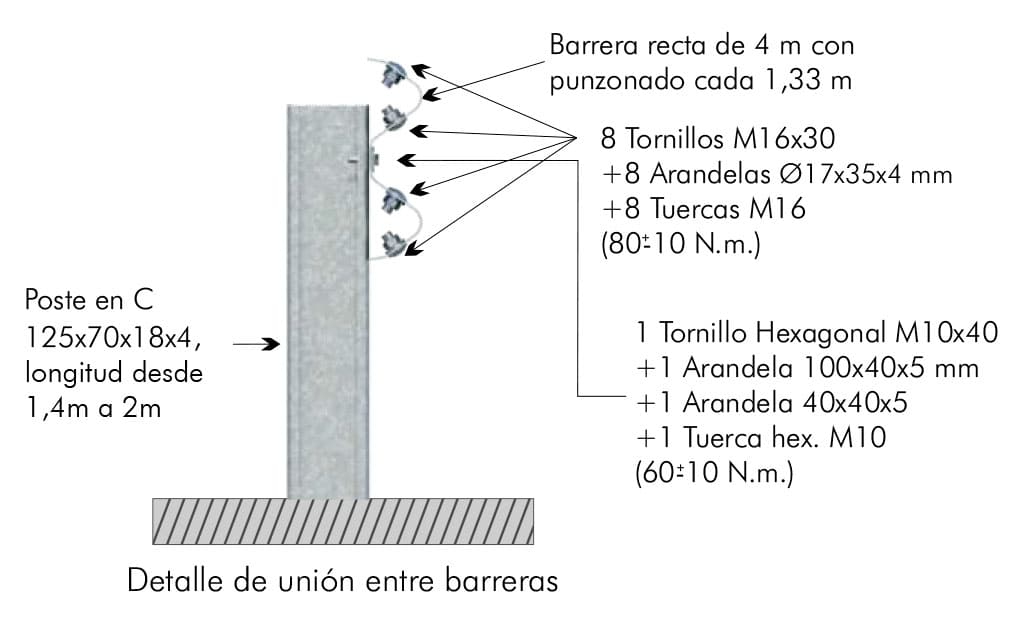

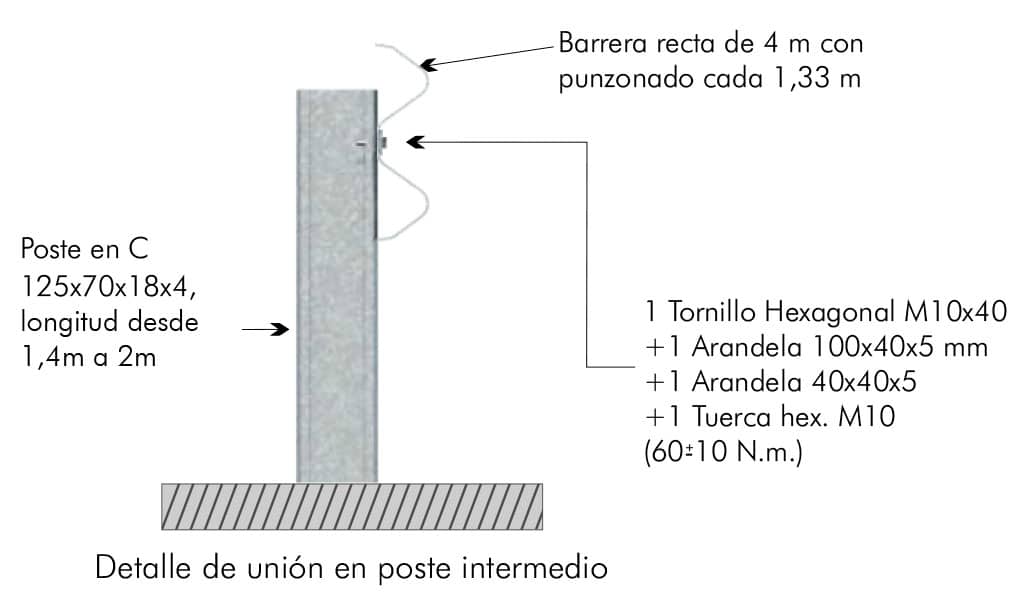

Detalle de Tornillería
