Definición
Barrera metálica simple para borde lateral. Sistema compuesto por una barrera de triple onda y postes C con refuerzos, distanciados 2 metros entre sí.
Parámetros de Comportamiento
| Nivel de Contención | H2 | Anchura de Trabajo (W) | W4 | Clase de Severidad | A | Deflexión Dinámica (D) | 1,1 m |
| Intrusión (I) | VI4 |
Perfil
Componentes para tramos de 4 metros
| Ítem | Elemento | Uds |
| 1 | Barrera triple onda de 4 m con punzonado central y cada 1,33m | 1 |
| 2 | Poste en C de 125×70 de 1.700 mm con dos colisos | 2 |
| 3 | Refuerzo en U-110x55x4 mm de 300 mm | 2 |
| 4 | Tornillo cabeza redonda M16x30 | 12 |
| 5 | Tornillo DIN 933 M10x40 | 4 |
| 6 | Arandela Ø17x35x4 mm | 12 |
| 7 | Arandela 100x40x5 mm con agujero Ø11 para M10 | 8 |
| 8 | Tuerca M16 | 12 |
| 9 | Tuerca DIN 934 M10 | 4 |
| 10 | Captafaro | 1 |

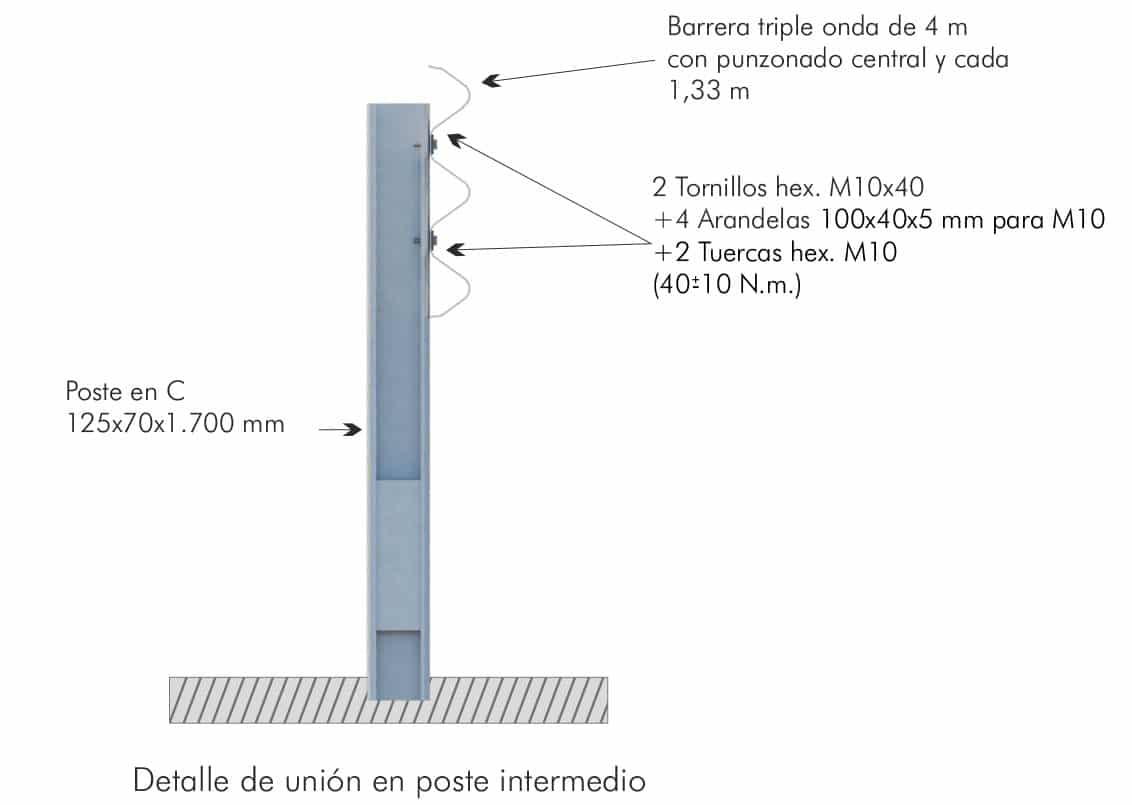

Detalle de Tornillería
