Definición

Barrera metálica simple reducida para borde lateral. Sistema compuesto por barrera de doble onda y postes C distanciados 1,33 metros entre sí.

Parámetros de Comportamiento

Nivel de Contención N2 Anchura de Trabajo (W) W2 Clase de Severidad A Deflexión Dinámica (D) 0,6 m

Perfil

Componentes para tramos de 4 metros

Ítem Elemento Uds
1   Barrera recta de 4 m con punzonado cada 1,33m 1
2   Poste en C de 125x70x18x4 de 1.400 mm 3
3   Arandela Ø17 x35x4 mm 8
4   Tuerca hexagonal M16 8
5   Tornillo cabeza redonda M16x30 8
6   Tornillo cabeza hexagonal DIN 933 M10x40 calidad 8.8 3
7   Arandela 40x40x5 mm Ø11 para M10 3
8   Tuerca DIN 934 M10 calidad 8 3
9   Arandela 100x40x5 con agujero Ø11 para M10 3
10   Captafaro 0,5

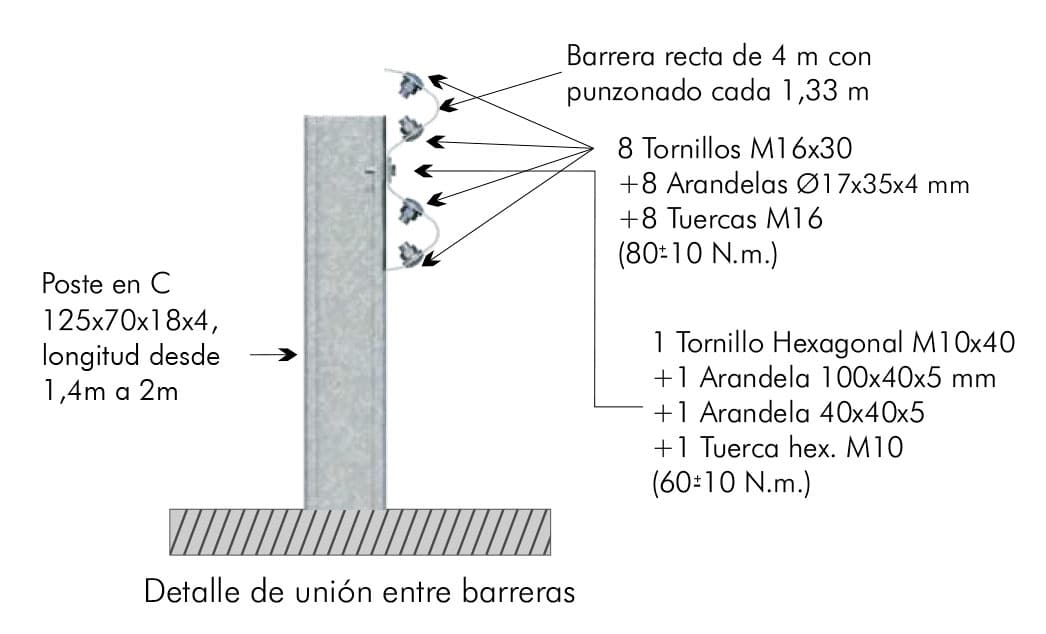

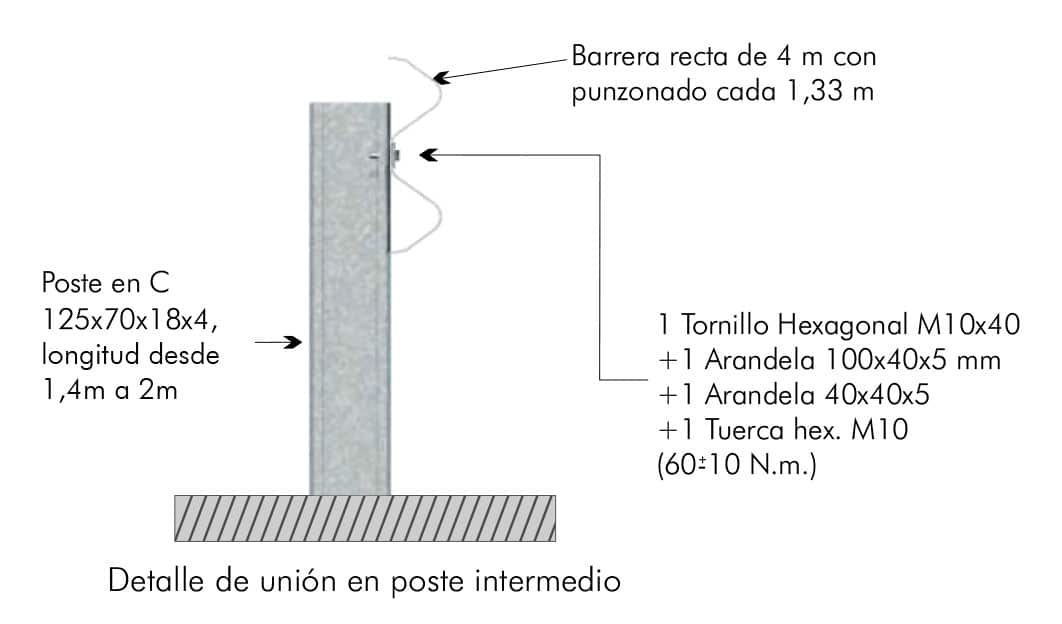

Detalle de Tornillería
