Definición

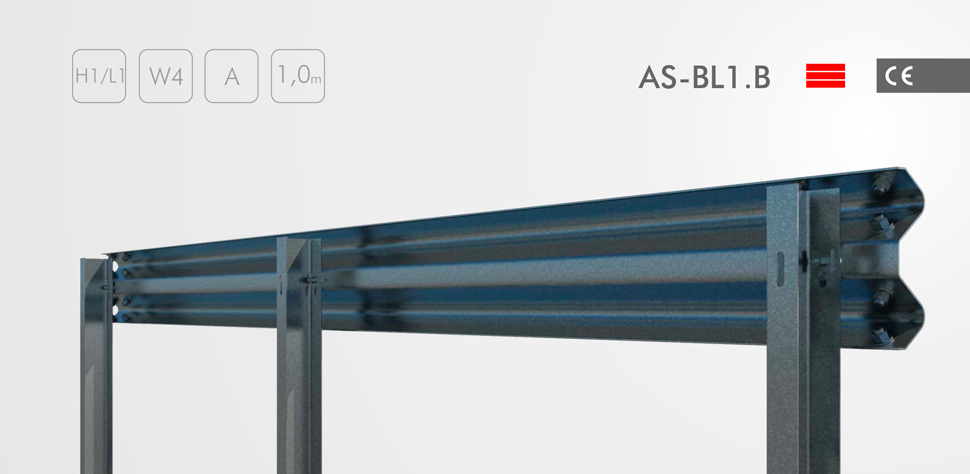

Barrera metálica simple reducida para borde lateral. Sistema compuesto por una barrera de doble onda y postes U distanciados 2 metros entre sí.

Parámetros de Comportamiento

Nivel de Contención (*) H1 Anchura de Trabajo (W) W4 Clase de Severidad A Deflexión Dinámica (D) 1,0 m
(*) Este sistema también tiene un Nivel de Contención L1 por haberse ensayado también el TB-32

Perfil

Componentes para tramos de 4 metros

Ítem Elemento Uds
1  Barrera doble onda de 4 m 1
2  Poste en U de 123x70x4x1650 mm 2
3  Captafaro 0,5
4  Tornillo cabeza redonda M16x30, con tuerca 8
5  Tornillo cabeza hexagonal M10x40 2
6  Tuerca M10 4
7  Arandela ø17x35x4 mm 8
8  Arandela cuadrada 40x40x5 mm 4

Detalle de Tornillería
